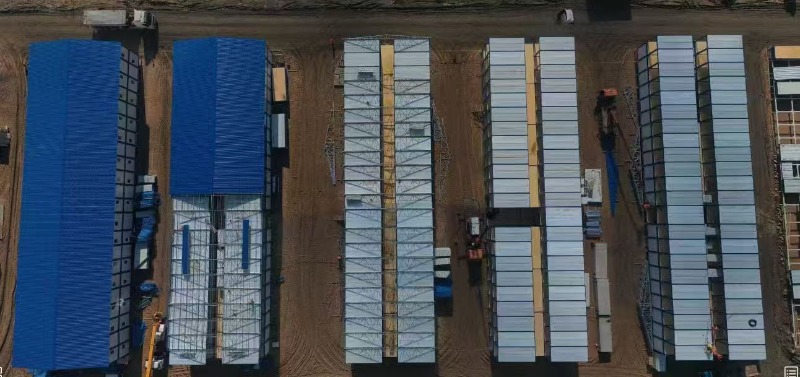

Размещение в шахтерских лагерях на Филиппинах: проект на 1000 человек.

Для размещения 1000 сотрудников на удаленном объекте никелевого рудника в Замбоанге, Филиппины, были построены более 500 стандартных контейнеров, согласно проектной документации. В этой статье подробно рассматривается проект строительства жилого лагеря для горняков: что именно было построено, как организован лагерь, какие строительные системы использовались и почему, а также чему могут поучиться закупочные группы, планирующие аналогичный лагерь в тропических условиях. Все приведенные ниже факты взяты из проектной документации и наших опубликованных справочных материалов по лагерям.

Что предоставило размещение в горнодобывающем лагере в Замбоанге

Первое, что заслуживает внимания, — масштаб проекта: более 500 стандартных контейнерных блоков, образующих единую жилую базу для 1000 человек. Это не просто несколько офисов рядом с карьером — это полноценный поселок, который обеспечивает жильем, питанием и администрированием горнодобывающих рабочих в условиях удаленного объекта.

В основе здания лежат высокопрочные сборные контейнерные конструкции со встроенными водопроводными и электрическими коммуникациями, изготовленные на заводе с последующей сборкой на строительной площадке. Заводская сборка имеет важное значение в таком масштабе по простой причине: чем больше работ выполняется на заводе — электропроводка, сантехника, внутренняя отделка — тем меньше специализированной рабочей силы требуется на строительной площадке, которая может находиться в нескольких часах езды от ближайшего города.

В этом лагере используются два типа модулей: в документации проекта показаны модульные быстросборные контейнерные дома в сочетании с сборными жилыми блоками К-типа. Как именно было проведено разделение между двумя системами, в документации не указано. В крупных горнодобывающих лагерях контейнерные блоки часто имеют повторяющуюся планировку общежитий и офисов, в то время как панельные здания К-типа используются там, где необходимы более широкие внутренние пролеты — эту схему лучше обсудить с поставщиком, чем предполагать для конкретного проекта.

Как организован лагерь: общежития, офисы и бытовые помещения.

С функциональной точки зрения, лагерь планировался как поселение, а не как ряд отдельных зданий. В проектной документации указаны четырехместные общежития для шахтеров, административные здания, столовая и вспомогательные санитарные сооружения, расположенные в соответствии с четким функциональным зонированием.

Такое зонирование позволяет обеспечить функционирование лагеря на 1000 человек. Спальные помещения, столовая, административные и санитарные зоны создают разные потребности в плане движения транспорта, шума и гигиены; их разделение обеспечивает качество жизни и упрощает обслуживание лагеря по мере его роста. Четырехместные комнаты в общежитиях позволяют поддерживать высокое количество мест, не создавая тесноты на всей территории лагеря, а отдельные административные здания предоставляют руководству шахты и командам посетителей рабочие места, не расположенные в рядах общежитий.

Для команд, занимающихся закупками, урок по планировке заключается в том, чтобы определить эти зоны — и соотношение количества санитарных сооружений к численности персонала — до заказа модулей, а также проверить оба параметра на соответствие нормам размещения рабочей силы, действующим в месте реализации проекта. Требования различаются в зависимости от страны, и модернизация санитарных сооружений в уже готовом лагере обходится гораздо дороже, чем их планирование.

Почему на горнодобывающем предприятии в тропиках используются сборные и К-образные агрегаты?

Вторым определяющим фактором является климат местности: в проектной документации указано, что воздух жаркий и влажный, что создает риск коррозии. В технической документации здания представлены два варианта решения этой проблемы.

Во-первых, конструкции обрабатываются для защиты от коррозии и ржавчины, чтобы соответствовать жаркому и влажному климату. Стальные компоненты, крепежные элементы и покрытия панелей — это те части модульного здания, которые в тропиках подвергаются воздействию в первую очередь, поэтому защита от коррозии должна обсуждаться в спецификации с самого первого запроса, а не предлагаться в качестве дополнительной опции после получения предложений.

Во-вторых, для лагеря не требуется бетонный фундамент. Это исключает из графика целый этап строительства — земляные работы, опалубку, время затвердевания бетона. На удаленном горнодобывающем участке это также может означать меньшие затраты на логистику поставок бетона, а в случае, если лагерь впоследствии может быть перемещен или закрыт, не потребуется сносить залитые фундаменты.

Что на самом деле означает 40% экономия времени строительства?

Согласно документации проекта, благодаря использованию бесфундаментного подхода время строительства сократилось на 40%. Стоит внимательно прочитать эту цифру.

Это результат, характерный для конкретного проекта, а не универсальная гарантия. Данные показывают, что экономия связана с отказом от фундаментных работ, поскольку сборные модули поставляются готовыми к быстрой сборке на месте — поэтому на участке с мягким грунтом, требующим инженерного фундамента, или в месте с серьезными ограничениями доступа результат может быть иным. Однако на графике показан механизм: на удаленных тропических участках график работы лагеря в основном определяется земляными работами и сборкой, и оба аспекта сокращаются, когда модули поставляются в сборном виде и без фундамента.

При оценке претензий поставщиков по вашему собственному проекту запросите аналогичную разбивку: какая часть графика приходится на заводские работы, какая — на сборку на площадке, и какие работы на площадке еще остались. Именно оттуда можно получить сопоставимые данные.

Что могут извлечь из этого проекта команды по закупкам?

Из данных по Замбоанге выделяются четыре практических момента:

• Масштабируйте не только количество торговых точек, но и ассортимент продукции. Лагерь на 1000 человек включает в себя общежития, офисы, столовую и санитарные помещения. Заказ 500 одинаковых общежитий без вспомогательных зданий — наиболее распространенная ошибка планирования в больших лагерях.
• Включение мер по защите от коррозии должно быть предусмотрено в технической документации, а не предметом переговоров. В жарких и влажных регионах, где ведется добыча полезных ископаемых, необходимо убедиться в соответствии обработки стали, марок крепежных элементов и системы покрытия приобретаемой модели условиям вашего объекта.
• Уточните, действительно ли вашему участку необходим бетонный фундамент. Там, где позволяют грунтовые условия, модульные системы без фундамента позволяют избежать целого этапа строительства, но решение принимает отчет о состоянии грунта, а не брошюра поставщика.
• Обдумано комбинируйте инженерные системы здания. Использование контейнерных модулей для повторяющихся планировок общежитий и офисов, панельных систем типа K или аналогичных, где более широкие пролеты помогают — как это было в данном лагере — обычно предпочтительнее, чем попытка использовать одну систему для всех целей.

Если вы планируете проект по обустройству жилья для шахтерского лагеря в тропическом или отдаленном районе, Пришлите нам местоположение объекта, предполагаемое количество персонала и типы зданий.и мы предложим конфигурацию лагеря и состав подразделений для рассмотрения.

Часто задаваемые вопросы

Сколько модульных блоков необходимо для горнодобывающего лагеря на 1000 человек?
Это зависит от заполняемости помещений, доли административных и бытовых зданий, а также местных стандартов площади. В проекте в Замбоанге было использовано более 500 стандартных контейнерных блоков для размещения 1000 человек в четырехместных общежитиях; для лагеря с одноместными комнатами или более крупными бытовыми помещениями потребуется больше блоков на человека.

Можно ли устанавливать модульные здания для шахтерских лагерей без бетонного фундамента?
При наличии подходящих грунтовых условий — да, этот проект был построен без бетонного фундамента. Возможность такого строительства зависит от состояния грунта на каждом конкретном участке, поэтому оценка грунта должна предшествовать принятию решения, а не следовать за ним.

Как защитить модульные лагерные постройки в жарком и влажном климате?
Коррозионностойкая стальная обработка, соответствующие характеристики крепежных элементов и покрытий, а также организованный водоотвод с крыши — вот основные средства защиты. Перед заказом запросите техническую документацию для конкретной модели и сопоставьте ее с профилем осадков и влажности вашего участка.

Стандартная ли планировка общежития для горнодобывающих лагерей — это комната на четыре человека?
Это распространенная конфигурация для рабочих лагерей, но ограничения по количеству проживающих и стандарты общежитий устанавливаются правилами размещения рабочих в стране назначения и политикой компании. Перед тем как согласовывать планировку комнат, необходимо уточнить оба параметра.
