Если лагерь планируется переместить, решение о размещении модульной конструкции меняется. Его определяют три параметра: количество модулей, помещающихся в один 40-футовый контейнер, объем работ, которые необходимо повторить на месте, и доля зданий, поступающих на завод уже в запечатанном виде. Для четырех типов модульных конструкций Wanbang эти параметры различаются настолько, что меняют весь план закупок.
В этом руководстве проводится сравнение четырех типов лагерей, предназначенных для демонтажа и повторной установки — второй площадки, третьей площадки или ежегодного перемещения между удаленными рабочими зонами. В нем не рассматривается первичная установка, поскольку это уже другой набор вопросов.
Два из четырех вариантов явно указаны в документации к продукту именно так, а третий описывается как обладающий высокой степенью многоразового использования и легкостью перемещения. Различия обусловлены тем, какая часть устройства собирается на заводе перед отправкой.
Стоимость перевозки единицы продукции устанавливается для первой отгрузки и повторно для каждой последующей. Планировать следует исходя из опубликованных данных о загрузке для четырех типов грузов.
| Тип единицы | Способ загрузки | Количество единиц на 40-футовый контейнер |
|---|---|---|
| Быстросборный контейнерный дом | Погрузка в разобранном виде — панели, колонны и комплектующие отгружаются поштучно. | Примерно 14 |
| Складной контейнерный дом | Предварительно собранная погрузка — поставляется в сложенном, многослойном виде. | Примерно 10 |
| Штабелируемый быстросборный модуль | Предварительно собранная погрузка — поставляется в сложенном, многослойном виде. | Примерно 6 |
| сборный контейнерный дом | Сэндвич-конструкция — крыша и основание изготавливаются на заводе, стеновые панели, колонны и комплектующие собираются на месте. | Для получения информации о конкретном типе единицы товара и способе штабелирования ознакомьтесь с планом погрузки. |
Складная конструкция в сложенном виде имеет приблизительные размеры... одна шестая часть его первоначального объема в сложенном виде. На практике выгодно использовать контейнерные слоты в зависимости от времени работы площадки: складной модуль поступает в более готовом виде, поэтому в один контейнер помещается 10 модулей, а разобранный — около 14.
На каждый 40-местный контейнер приходится примерно 14 быстросборных модулей, 10 складных модулей и 6 модулей, которые можно штабелировать. Та же цифра применяется к каждому последующему перемещению, поэтому стоимость размещения в контейнерах является основной статьей расходов в лагере, который переезжает.
Стоимость работ на строительной площадке составляет вторую половину стоимости перемещения. В данном случае опубликованные данные относятся к одному типу, а структурные — к другим.
Устройство поставляется в разобранном виде и собирается с помощью болтовых соединений по всей конструкции. Сварочные работы на объекте не требуются.В документации указано, что один блок может быть установлен следующим образом: четыре работника примерно за три часаи что кран или вилочный погрузчик отсутствуют необходима. При повторном перемещении используется та же бригада и тот же принцип отсутствия сварки, что и делает этот тип оборудования пригодным для использования на объектах без тяжелой подъемной техники.

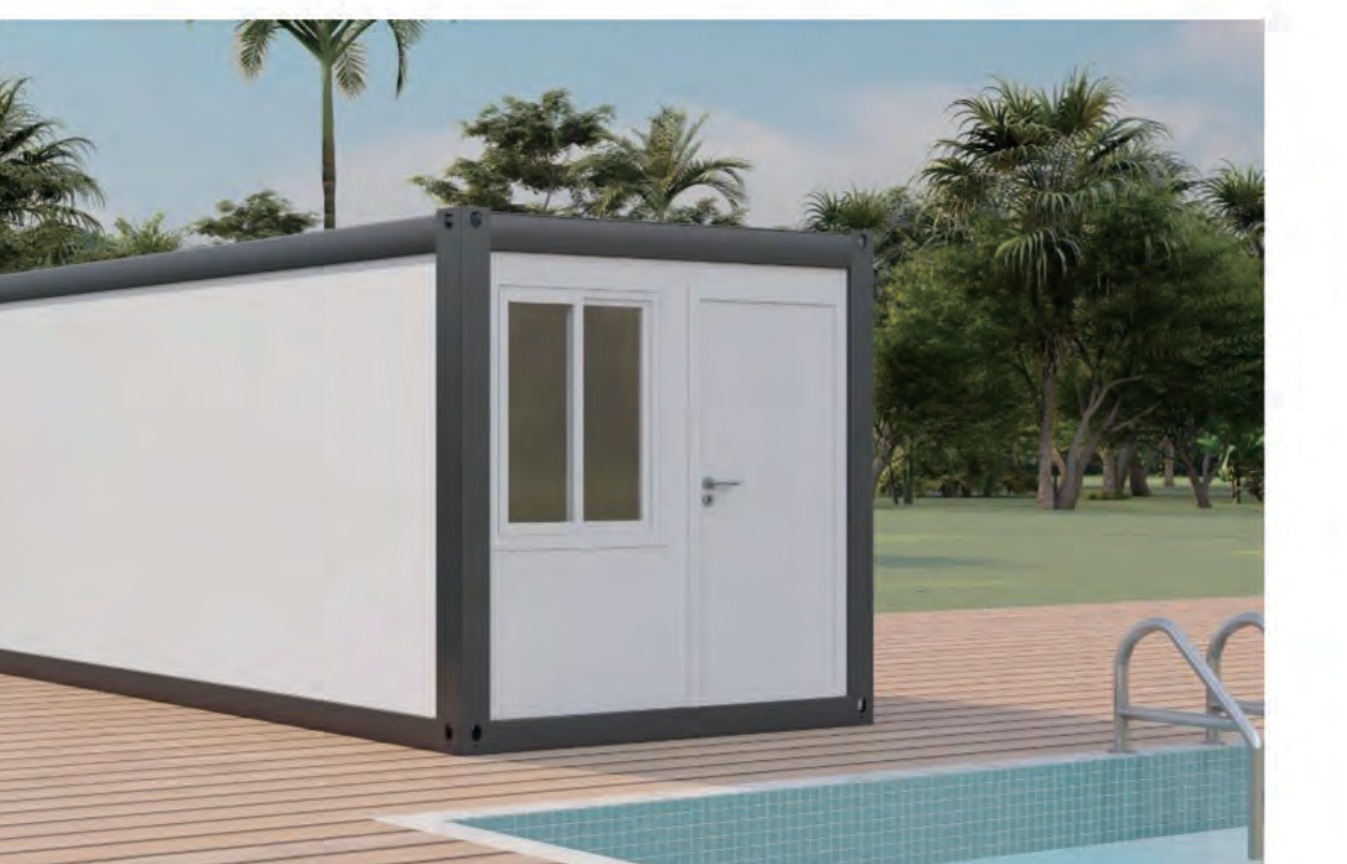

Поскольку колонны и стеновые панели предварительно собираются и сгибаются на заводе, на строительной площадке выполняется только разворачивание и установка, а не перестройка. Нет необходимости повторять пошаговую сборку каждой панели, что является основной причиной, по которой этот тип конструкции рекомендуется для частого перемещения.
Стеновые панели поставляются в собранном виде, поэтому при каждом перемещении строительные работы ограничиваются установкой колонн и кровельных панелей, а также фиксацией конструкции. В документации этот тип конструкции отнесен к промежуточному варианту между сборными и складными модулями как по сложности сборки, так и по скорости монтажа.
Конструкция, разобранная дважды, уже пережила два цикла транспортировки, прежде чем её можно будет использовать повторно. От того, переживёт ли она третий цикл, зависят рама, панели и пол.
Каркас из высокопрочной оцинкованной стали — колонны, верхние и нижние балки. Стены выполнены из сэндвич-панелей из цветной стали и минеральной ваты, обеспечивающих теплоизоляцию, огнестойкость и влагостойкость.
Плиты из цементного волокна с ПВХ-покрытием обеспечивают несущую способность, огнестойкость и противоскользящие свойства; стальные компоненты имеют эмалированное покрытие, устойчивое к выцветанию в течение до пяти лет.
Из этого вытекают два практических момента. Скрытая проводка и централизованная система внутреннего водоотведения устанавливаются на заводе, поэтому при каждом перемещении электрические и дренажные соединения вводятся в эксплуатацию последними, а не первыми. И поскольку модульная конструкция, по словам производителя, отличается высокой степенью многоразового использования, простотой подъема, транспортировки и перемещения, способ подъема имеет такое же значение, как и тип модуля: плохо сбалансированный подъем повреждает панели, которые в противном случае могли бы прослужить еще один цикл.
Честная граница: В документации к изделию не указано максимальное количество циклов перемещения для любого из четырех типов. Допустимый предел определяется состоянием каркаса, панелей и напольного покрытия при каждом демонтаже, поэтому фиксация замененных элементов начинается со второго перемещения.
| Если лагерь… | Тип жилья, который следует учитывать при планировании. | Почему |
|---|---|---|
| Примерно раз в год приходится менять место работы. | Складной контейнерный дом | Собранные и сложенные на заводе; без попанельной сборки; 10 единиц на 40-футовый контейнер. |
| Сидеть длительное время, с возможностью одной смены места. | Быстросборный контейнерный дом | Самая низкая стоимость доставки за единицу — 14 долларов за 40-футовый контейнер; сборка на болтах, без сварки, без крана или погрузчика. |
| Необходимы офисы, переговорные комнаты и более качественная отделка, а также общежития. | сборный контейнерный дом | Улучшенная отделка и самый широкий набор функций для кемпинга; подтверждена высокая степень многоразового использования и простота перемещения. |
| Занимать участок, слишком маленький для рядов одноэтажных построек. | Штабелируемый быстросборный модуль | Многослойная укладка после складывания; 6 единиц в 40-футовом контейнере; панели предварительно установлены. |
В большинстве лагерей для передислокации используются смешанные типы общежитий. В быстросборных корпусах используются общие общежития, что позволяет снизить стоимость перевозки одного койко-места, в то время как в административных и столовых блоках используются корпуса с более высоким уровнем отделки. Состав определяется для каждого объекта отдельно, и его следует зафиксировать до первой отгрузки, поскольку он определяет количество контейнеров для каждой последующей переброски. Для расчета параметров погрузки см. наше руководство. Сколько домов из контейнеров помещается в 40-футовый контейнер?.
Складной контейнерный дом, поскольку его колонны и стеновые панели предварительно собраны на заводе и доставляются в сложенном виде, требует на строительной площадке не перестройки, а раскладывания и установки. Штабелируемый быстросборный модуль также предназначен для частого перемещения: стеновые панели предварительно установлены, а колонны и крыша смонтированы на месте.
Примерно 14 быстросборных модулей, примерно 10 складных модулей и примерно 6 модулей, которые можно штабелировать. Модуль в разобранном виде поставляется в сэндвич-упаковке, при этом крыша и основание предварительно изготавливаются на заводе, поэтому расчет количества модулей и вариантов штабелирования производится индивидуально.
Нет. Быстросборный блок собирается исключительно с помощью болтов и не требует сварки; в документации указано, что четыре рабочих могут установить один блок примерно за три часа без крана или погрузчика.
Складные и штабелируемые конструкции, согласно документации, подходят для частых перемещений, а конструкции в разобранном виде отличаются высокой степенью многоразового использования, простотой подъема, транспортировки и перемещения. В документации не указано максимальное количество циклов перемещения, поэтому практическим пределом является состояние каркаса, панелей и напольного покрытия, зафиксированное при каждом демонтаже.
